Friday, May 26, 2017

Service Mode Tv Panasonic Chasis GP41 (ic zig-zag)




SERVICE MODE PANASONIC Chasis GP41 (yang menggunakan ic zig-zag VCT)

Cara masuk service mode :


  • Set Volume minimum.
  • Tekan tombol timer sehingga muncul display timer.
  • Tekan tombol DISPLAY pada remote (tahan) + tekan tombol Vol-Down pada front panel
  • Maka akan masuk ke SERVICE MODE.1
  • Untuk memindah ke SERVICE MODE.2 dan 3.



SERVICE MODE.1 digunakan untuk adjust geometri.


  • Untuk memilih item gunakan tombol “3” dan ‘4”
  • Untuk merubah nilai data gunakan tombol Vol Up/Down
  • Setiap kali merubah data harus langsung di simpan dulu dengan tombol “OK”
  • Untuk keluar service menu gunakan tombol N (Normal)

clip_image002



SERVICE MODE.2 adalah untuk pengaturan Option bit yang mengatur fitur dari model-model bersangkutan, misalnya mono, AV stereo, atau RF stereo dll.


  • Untuk pindah Option gunakan tombol “8” atau “9”
  • Untuk merubah nilai bit gunakan tombol Vol Up/Down
  • Jika merubah nilai data harus langsung disimpan dengan tombol OK
  • Untuk keluar dari service menu gunakan tombol N (Normal)

(sumber Panasonic Service Manual)


Artikel Terkait:








sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Service-mode Tv Panasonic chasis GL1 dengan ic tempel TDA12xxx



Service-mode Panasonic chasis GL1 dan GP31  yang menggunakan ic tempel UOC kaki 80-pin seperti seri TDA12120, TDA12140, TDA12166,


  • Set TIMER ON pada 30
  • Tekan VOL-DOWN pada front panel bersamaan dengan RECALL pada remote
  • Beberapa detik kemudian akan muncul display CHECK.1
  • Tekan “2” untuk pindah ke CHECK.2, CHECK.3....dst
  • Tekan “1” untuk pindah dari CHECK.3, CHECK.2....dst


CHECK.1 merupakan adjustment item OPTION

  • Tekan “3” atau “4” untuk memilih item
  • Tekan VOL UP/DOWN untuk merubah data option
  • Tekan “0” untuk menyimpan perubahan data

CHECK.2 merupakan adjustment item Contras, Colour, Bright, RF AGC

  • Tekan “3” atau “4” untuk memilih item
  • Tekan VOL UP/DOWN untuk merubah data option
  • Tekan “5” 2x

CHECK.3 merupakan adjustment Vertikal

  • Cara seperti Check.2

CHECK.4 merupakan adjustment white balance

  • Cara seperti Check.1

Terachir untuk keluar dari service-mode tekan tombol POWER-OFF



Artikel Terkait:









sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv dengan IC TA8690 Bagian pinggir-pinggir gambar bergerigi




Problem ini sering dijumpai pada teve AKARI-INTEL dan Goldstar yang menggunakan chroma TA8690, dengan gejala-gejala :


  • Bagian-bagian pinggir dari gambar nampak bergerigi kecil-kecil dan goyang2
  • Kadang gambar robek-robek secara horisontal.

Awalnya kami kami cukup kesulitan menemukan penyebab problem ini. Analisa kami problem kemungkinan disebabkan pada komponen-komponen :


  • Keramik resonator horisontal osilator 500khz
  • Sirkit horisontal AFC
  • Sirkit sync separator input

Setelah melakukan pemeriksaan maupun penggantian part pada bagaian-bagian tersebut, bahkan juga mencoba mengganti TA8690, masalah tetap tidak terselesaikan

Solusi kami temukan dengan tidak sengaja ketika tangan kami menyenggol heat-sink transistor horisontal-out.......kok rasanya panasnya sedikit tidak normal. Transistor horisontal yang panas dapat disebabkan karena elko filter pada tranfo horisontal driver yang kering (elko C408). Kami periksa elko dengan ESR-meter.....ternyata benar juga. Setelah elko kami ganti......hasilnya problem gambar bergerigi langsung ikut hilang terselesaikan.

[clip_image0024.gif]

Inti yang ingin kami sampaikan dengan cerita diatas ialah bahwa menyelesaikan suatu problem yang sulit, kadang tidak disengaja ternyata dapat diselesaikan dengan cara menyelesaikan “gejala lain” yang timbul.

Contoh kasus lain misalnya : Problem gambar keder. Karena terpaku dngan masalah gambar, maka trobelshuting difokuskan pada sirkit gambar, dan sulit sekali menemukan penybabnya. Tetapi ketika docoba suaranya, ternyata suara ada problem juga. Dengan menyelesaikan problem pada bagian suara terlebih dahulu yang lebih mudah, ternyata problem gambar langsung ikut hilang pula.





Artikel Terkait:











sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv LG slim-fit 29” raster “breathing” (kembang-kempis)




Hari ini dapat kasus yang termasuk baru pertama jumpa. LG slim-fit 29” dengan problem raster “Breathing” atau “kembang-kempis” yang cukup parah.

Jika background gambar menampilkan warna gelap seperti hitam atau biru, maka raster akan mengecil (secara vertikal maupun horisontal). Sebaliknya saat menampilkan gambar dengan background warna terang (putih) raster akan mengembang (blooming) sehingga tulisan “logo” stasiun pemancar hilang tidak nampak. Problem makin parah jika adjustment kontras ditambah besar.




  • Pertama kami berpikir mungkin tegangan B+ yang preblem. Dan kami cek ternyata tegangan B+ ok.
  • Mungkin problem pada bagian EW drive amplifier pikir kami. Kami cek tegangan-tegangannya nanpaknya juga ok.
  • Lama kami pandangi skema bagian horisontal-out maupun sirkit EW drive, sambil memikirkan kira-kira apa yang perlu diperiksa lagi.
  • Achirnya kami putus untuk mencoba-coba saja (goblok-goblokan istilah arek suroboyo). Ukur saja semua kapasitor-kapasitor pada bagian horisontal out maupun sirkit EW. Cabut satu demi satu untuk diperiksa nilai kapasitansinya.
  • Ketika tiba giliran melepas C407 (seperti gambar dibawah), ternyata kapasitornya saja yang lepas (lolos), tapi  kaki-kakinya tetap menempel tersolder pada main-board. Entah hal ini disebabkan karena kapasitor rusak atau karena menyoldernya kepanasan.
  • Setalah kapasitor dapat kami carikan penggantinya – pesawat langsung kami coba – dan hasilnya…………ternyata OK banget.
  • Beresssssss........dan puas rasanya.
  • Tapi dengan rasa panasaran. Mungkinkah  kapasitor C407 nilainya open? Biasanya kalau open akan menyebabkan transistor horisontal-out langsung jebol. Atau nilainya sedikit menurun?


clip_image002



 Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv LG 21” slim tidak ada suara




Berbagi pengalaman bersama Gunawan A. MADIUN



Assalamuallaikum wr wb.   Sugeng dalu pak marsono.
Mau tanya tentang tv LG type 21FU1RL yg gk ada suara, gambar bagus.
Data2:
-ic prosesor stereo STV8216
-UOC LG0439r
-ic switch la7958n
-Chasis MC059c
Hasil pengecekan audio ampli bagus, tegangan ke ic STV8216 ada smua. Teg sda 3.8v scl 2.6v
Di pin audio out pada ic uoc kalo di jumper ke input audio ampli ada suara ngeses tp gk ada suara siaran tv.
“Respon dari remot n tombol panel jg lambat”. Kira2 apa ic STV8216 rusak?




  • Cek suara dari jack Audio-out dimasukkan ke amplifier. Klo tdk ada suara kemungkinan problem pd ic STV atau karena eeprom data error



Makasih pak, untuk data eprom blum ngotak ngatik, tp dari audio out jack rca jg tdk keluar suara.
Apakah tegangan sda dan scl selisih skitar 1v itu suatu masalah ato normal pak??
Untuk ic eprom apa bs di ganti dgn ic kosongan?
Ic STV8216 susah di tempat saya pak, apa bs icnya gk d fungsikan trus pake suara mono tanpa fitur bilinggual tdk masalah,




  • Ic kosongan td bisa. teg sda/scl umumnya sama......coba cek jalur scl....mungkin ada yg setengah short. Tanpa STV bisa saja...nanti jadi mono.....output suara bisa diambilkan dari pin-5 (fixed) ataupin-6 (variabel).......Sermod Option 4 “sound mode” perlu diganti jadi '0"



Alhamdulillah pak.
Setelah cek jalur scl tdk ada yg short, melihat schematic diagram jg tegangan pada normal kecuali scl, trus niatan mau di buat mono, buka sermod Option 4 “sound mode” kok udah “0” sendiri, padahal blum saya rubah. Trus iseng saya rubah bitnya jd “1”,”2” dan tiba2 suara muncul. Jd kerusakan ada di data memori Option 4 bag sound. Setelah suara keluar, cek teg scl jd normal 4.2v dan sda jg 4.2v.
Matursuwun pak atas bantuanya. Smoga Allah membalas kebaikan bpk.


Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at 4 comments:

Thursday, May 25, 2017

TV AKARI-GOLDSTAR dengan TA8690-GS-8334-03A/PTC-80897-01 tidak ada suara




PROBLEM : Tidak ada suara, walaupun volume (yang terlihat pada osd) dimaksimalkan (gambar bagus).


  • Diperiksa bagian penguat audio OK
  • Diperiksa tegangan kontrol volume pada pin-2 TA8690 tidak mau berubah naik-turun, jika volume dibesar-kecilkan
  • Jika fungsi Auto-search dicoba – maka tidak akan mau nyantol.

SOLUSI : Paling sering hal ini disebabkan karena kerusakan pada transistor Q06.

Kenapa hal ini bisa terjadi ? Apa fungsi transistor Q06?

IC mikrokontrol mendapat 2 macam sinyal yang berasal dari TA8690.

  • Tegangan AFT yang berasal dari pin-48 AFT out >>> lewat transistor Q504 ke ic mikrokontrol
  • Pulsa ID (indentification) yang merupakan pulsa frekwensi horisontal dari pin-21 >>> lewat transistor Q07 >>> Q06 ke ic mikrokontrol

Secara bersamaan kedua pulsa ini mempunyai fungsi agar ic mikrokontrol dapat mendeteksi siaran saat Auto-Search agar dapat “nyantol”. Kerusakan salah satu jalur sinyal akan menyebabkan Auto-search tidak mau nyantol.

Dalam kondisi normal pulsa ID juga berfungsi sebagai kontrol “muting suara”, dimana jika tidak ada siaran (tidak terima siaran) >>> tidak ada sinyal ID >>> suara akan di mute oleh mikrokontrol secara otomatis (kontrol volume di nolkan). hal ini bertujuan agar tidak terdengar suara ngosos yang mengganggu.

Oleh karena itu jika jalur sinyal pulsa ID dari TA8690 ke mikrokontrol ada yang putus – maka akan menyebabkan suara di mute oleh mikrokontrol, walaupun terima siaran.


Pin-AFT input
Pin-ID input
GS-8434-03A
18
17
PTC-80897-01
11
17



Artikel Terkait:





sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Pengalaman dengan LG ultra slim transistor horisontal rusak terus


Dalam waktu yang hampir bersamaan kami terima LG ultra slim 21” dengan problem yang hampir sama.

  1. Seorang konsumen menjelaskan bahwa tevenya pernah dibawa ke sebuah bengkel, tetapi karena teknisi kesulitan maka isinya diganti dengan  mesin china. “Kami merasa sangat kecewa dengan hasil gambarnya”, cerita selanjutnya,  “mesin aslinya sudah pernah diganti flybak  dan transistor horisontalnya sudah menghabiskan beberapa buah,  tetapi tetap gagal service”. Dibawa dan ditunjukkannya pula  pcb asli, flyback yang pernah diganti, beberapa bekas transistor horisontal yang rusak dan remote kontrol asli. Singkat ceritera konsumen tersebut menginginkan agar bisa dibantu supaya pcb asli dapat digunakan lagi.
  2. Seorang teknisi lain punya kasus yang sama. Setiap kali transistor horisontal dipasang baru maka selalu langsung rusak. Diagnosa pertama jatuh pada flyback, tetapi ketika flyback sudah ganti hasilnya tetap sama. Diagnosa selanjutnya mengarah ke def yoke.  Ketika pergi ketoko spare parts untuk mencari def yoke dia sempat menceriterakan masalahnya kepada pemilik toko. Pemilik toko yang sudah sangat kenal baik dengan kami menyarankan agar membawa saja tevenya ke tempat kami, sipa tahu bukan def yokenya yang rusak karena kalau diamati def yoke yang dibawanya untuk contoh tersebut tidak ada yang nampak gosong atau terbakar.

Dari kedua kasus diatas setelah kami kerjakan ternyata penyebab adalah sama, yaitu kapasitor resonant yang lokasinya pada bagian kolektor transistor horisontal-out nilainya menurun drastis sehingga hampir nol (normal nilai 183pF/2000v).
Mungkin LG model-model ultra slim ini tidak memiliki x-ray protektor. Sebab kalau ada x-ray protektor biasanya akan aktip bekerja jika nilai kapasitor resonant berubah menurun sedikit saja.


Mengambil hikmah dari kasus diatas maka saran kami kepada setiap teknisi wajib :

  • Memiliki kapasitor-meter atau AVO-meter yang mempunyai fasilitas untuk pengukuran kapasitor.
  • Jangan lupa untuk setiap kali memeriksa nilai kapasitor resonant jika ada kasus transistor horisontal sering rusak.



* Artikel penyebab transistor horisontal-out mati seketika saat teve dihidupkan (baca)








Komentar rekan teknisi

  • Betul sekali Pak Marsono pengalaman itu saya dapat waktu saya masih kerja di SC Jakarta ada 6 cashis yang dikirim dari Banjarmasin dari ke 6 chasis tersebut keluhannya sama yaitu setiap di pasang TR horisontal dalam hitungan detik TR itu langsung paeh (bhs sunda mati). Awalnya kecurigaan pada flyback tapi satelah flyback saya ganti tidak ada perubahan akhirnya saya langsung tertuju pada nilai "C" resonannya yang langsung terhubung degan colector. Alhasil setelah penggantian"C"tersebut chasis menjadi normal kembali ,trimaksih dan salut buat Pak Marsono yang telah membagikan ilmu dan pengalamannay untuk kemaslahatan  (awanda noviani -wds)
  • Ya betul sekali Pak Marsono,penyebab utama langsung m@k thuusss....nya transistor horizontal pada tv LG Slim memang dari kapasitor tersebut, saya juga pernah sampai kebobolan mengganti transistor horizontalnya hehhehe....... (aisy romadhona)



Artikel Terkait:






sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv dengan LA76931 horisontal roboh




KASUS :


  • Teve menggunakan IC LA76931
  • Kerusakan gambar roboh (horisontal roboh).



SOLUSI :

Dari pengalaman yang sudah sering kami jumpai - penyebab problem semacam ini ada 2 macam, yaitu


  1. Tegangan suply untuk H.Start pin-19 drops. Dapat disebabkan karena regulator semacam 7809 atau 7812 yang mensuply pin ini rusak
  2. IC LA76931 rusak. Jika tegangan H.Start dicek normal……………….maka kemungkinan besar IC rusak.




Artikel Terkait:





sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv LG chasis MC-59A (LA7691) sirkit protektor



  • Protek input adalah pin-25 (ABNORMA).
  • Normal tegangan pada pin ini adalah ‘high”
  • Jika protek aktip bekerja akan menyebabkan kontrol power berubah menjadi “off” atau stand-by.
  • Tetapi jika tombol Chanel-up ditekan, maka teve akan dapat menyala lagi, dan kemudian protek lagi.

Sirkit protek ada 3 macam, yaitu

1. OCP ((over current protector)

[clip_image002%255B5%255D.gif]                        clip_image004


  • OCP di”sampling” oleh resistor yang terdapat pada jalur B+ yang ke arah flyback (FR403)
  • Normal Q403 dalam kondisi “off” dan tegangan pada kolektor adalah nol.
  • Jika arus B+ over >>> arus yang melewati resistor sampling akan naiak >>> mengakibatkan tegangan pada resistor sampling  naik (sesuai rumus V=IxR) >>>  menyebabkan tegangan pada basis-emitor Q403 naik, sehingga transistor Q403 berubah menjadi “on”
  • Akibatnya kolektor Q403 yang semula tegangannya 0v akan berubah menjadi “high” dan memicu protektor aktip bekerja.

Pemicu terjadinya OCP antara lain adalah :

  • Transistor Hor out rusak
  • Flyback rusak
  • Def yoke rusak

Tetapai mungkin juga terjadi OCP aktip bekerja, padahal teve dalam kondisi normal. Teve kadang mati protek sendiri. Jika diamati – protek terjadi saat teve menampilkan gambat yang terang. Atau jika tegangan screen dikecilkan (gambar diredupkan) teve dapat menyela normal, tetapi begitu tegangan screen dinaikkan teve akan langsung mati protek. Problem disebabkan pada sirkit protektor sendiri. Resistor sampling FR403 mungkin nilainya molor atau pernah diganti dengan nilai yang lebih besar. Solusinya adalah mengecilkan nilai resistor “sampling” yang terdapat pada jalur B+



2. V.Neck protektor

clip_image006clip_image008

  • V neck protektor disampling dari pulsa-pulsa Vertikal dari pin-3 IC301
  • Normal tegangan pada basis Q301 adalah “high” sehingga kolektor tegannya nol
  • Jika bagian vertikal tidak kerja, maka basis Q301 tegangannya akan nol, dan kolektor tegangannya akan berubah menjadi “high” serta memicu protek aktip bekerja

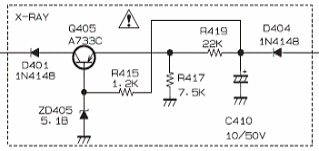

X-ray protektor

clip_image010


  • X-ray disampling dari tegangan Heater yang dihubungkan dengan D404
  • Normal tegangan pada basis Q405 adalah “low”, transistor kondisi “off” dan kolektor tegangannya nol
  • Jika tegangan flyback naik, maka akan menyebabkan tegangan heater juga naik, dan tegangan pada basis Q405 juga naik.
  • Hal ini meyebabkan transistor berubah menjadi “on” sehingga kolektor tegangannya berubah dari nol menjadi “high”. Dan memicu protektor aktip bekerja.
  • Pemicu X-ray protektor  biasanya  karena terjadi kerusakan pada kapasitor resonance yang terdapat pada kolektor transistor horisontal out yang nilainya berubah turun (mengecil), atau tegangan B+ over



Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv LG dengan M37221 (MC3V221) mati protek




KASUS :

LG dengan M37221M8-221 atau MC3V221 hidup sebentar terus mati protek, dimana mikrokontrol kembali “off”


SOLUSI :

Pertama kali cukup sulit memperkirakan bagian yang rusak, karena dari sirkit yang kami pelototi tidak menemukan adanya sirkit protektor.
Setelah sekian lama coba-coba – ternyata penyebabnya ialah bahwa pin V. Sync input pada mikrokontrol tidak mendapat pulsa V Sync dari bagian vertikal-out karena ada jalur print yang putus.


Catatan :

Setahu kami selama ini adalah bahwa jika tidak ada pulsa-pulsa pada pin-Vsync ke mikrokontrol akan menyebabkan tampilan OSD tidak muncul atau dapat menyebabkan raster gelap.


Artikel Terkait:






sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Sunday, April 2, 2017

Cara Masuk MENU lain pada Tv China LC8635xx




Masuk service menu China dengan MCU Sanyo LC8635xx maka yang akan muncul hanya Page.0, Page.1, dan Page.2

Untuk memunculkan Page lainnya, maka

  • Pada posisi Page.2
  • Ubah SET UP SELECT atau PAGE SET UP dari “0” menjadi “1”
  • Sebelum exit, maka sebaiknya “1” dikembalikan ke “0”



Artikel Terkait:




sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

SERVICE MENU TV CHINA DENGAN TMPA8873/93




Masuk service menu  :

  • Tekan Vol (-) hingga nol
  • Tekan MENU 1x
  • Saat muncul tampilan osd MENU – tekan angka 6483
  • Exit – tekan power
Untuk memilih F1 – F7 dapat digunakan

  • Tombol MUTE atau DISPLAY
  • Atau tekan Angka 1 hingga angka 7

Cara masuk atau akses menu F8 – F15

  • ·Pada posisi ke F7
  • Tekan angka 2483 atau 6483 atau 6568.



Tombol SLEEP dapat digunakan untuk memilih tampilan TEST SIGNAL.

  • Dengan menekan-menekan tombol SLEEP kita dapat memilih gambar test patern.
  • Gambar patern kotak-kotak digunakan untuk adjust vertikal size, V Lin, V Pos dll
  • Gambar palang digunakan untuk adjust H Center
  • Gambar putih blank digunakan untuk adjustment white balance



Untuk menghilangkan gambar terkunci

  • Tekan CALL 1x
  • Tekan CALL 1x lagi dan tahan hingga gambar kunci hilang



IC memori dapat diganti kosongan (baru)

  • Pasang IC
  • Hidupkan teve dan tunggu sebentar, ic memori akan terprogram secara otomatis.


Artikel Terkait:





sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

SERVICE MODE TV CHINA DENGAN IC UOC TOSHIBA TMPA88xx


Kadang kita menjumpai teve China yang tidak jelas merk-nya. Untuk membuka service mode cara-cara dibawah ini boleh dicoba (kami sebagian ada yang belum pernah praktek-kan)

TMPA-8873CPANG 6F53

  • Vol minim
  • Tekan dan tahan tombol VOL-down di panel tv,
  • Kemudian  tekan tombol DISPLAY di remote
  • Maka akan muncul huruf "S" di pojok kanan atas,
  • Ulangi langkah tersebut sampai muncul huruf "D" di pojok kanan atas layar
  • Tekan tombol MENU di panel tv ataupun di remote untuk masuk ke MENU 0 sampai ke MENU 11 termasuk juga settingan B/W BALANCE.
  • Untuk SAVE/EXIT/KELUAR dari service mode matikan tv.


TMPA-8873CSCNG 6PR6.

  • Vol minim
  • Tekan dan tahan tombol Vol-down pada panel TV
  • Kemudian  tekan tombol DISPLAY pada remot,sampai muncul kata "FACTORY"
  • Tekan tombol DISPLAY 1x untuk masuk ke B/W setting
  • Tekan DISPLAY 1 kali lagi untuk masuk ke settingan F1 atau: -tekan tombol angka 0 untuk masuk ke B/W -tekan tombol angka 1 untuk masuk ke F1 -tekan tombol angka 2 untuk masuk ke F2 -tekan tombol angka 3 untuk masuk ke F3 -tekan tombol angka 4 untuk masuk ke F4 -tekan tombol angka 5 untuk masuk ke F5 -tekan tombol angka 6 untuk masuk ke F6 -tekan tombol angka 7 untuk masuk ke F7 4.
  • Untuk menyimpan/SAVE/keluar/EXIT tekan tombol DISPLAY di remot.


TMPA-8800CPN-3GV1 244KJ

  • Vol minim
  • Tekan dan tahan tombol Vol-down pada panel TV
  • Kemudian tekan CALL maka akan muncul mode S. disitu ada beberapa setingan.
  • Kemudian tekan Vol-down dan  tahan
  • Tekan CALL pada remote lagi maka akan muncul menu D
  • Tekan MENU untuk memilih opsi


TMPA-8851CPNG-6EG1

  • Vol minim
  • Tekan dan tahan VOL-down pada panel TV
  • Tekan DISPLAY diremote


TMPA8821CPNG-4UD4

  • Tekan 30 channel
  • Tekan 88 channel
  • Tekan VOL -down
  • Tekan MUTE.


TMPA8891CSCNG6V12

  • Set Vol pada TV minimum
  • Tekan dan tahan tombol Vol-down pada panel TV dan tekan DISP pada remote.
  • atau Tekan MENU, CH-down  dan masukan kode 2483 atau 6483.
  • atau (Di remote ada tombol tersembunyi dibawah tombol PP)



Artikel Terkait:
\







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

SERVICE MODE TV CHINA DENGAN IC SANYO LC863xxx


Kadang kita menjumpai teve China yang tidak jelas merk-nya. Untuk membuka service mode cara-cara dibawah ini boleh dicoba (kami sebagian ada yang belum pernah praktek-kan)

LC863324A-5T51

  • Masuk ke menu Auto-Program/Auto-Search
  • Kemudian tekan berurutan 6-4-8-3 untuk masuk ke service menu.
  • Tekan berurutan 6-4-8-3 lagi untuk masuk ke factory mode.



LC863524C-55L7

  • Vol minim
  • Tekan dan tahan VOL-down pada panel TV
  • Tekan dan tahan REVIEW  pada remot
  • Pindah menu pakai MUTE



LC863528A-xxxx

  • Tekan dan tahan VOL-down pada panel TV
  • Tekan REVIeW
  • Ulangi untuk exit



LC863328A-5Y29/-5Y28/-5Y19

  • Vol minim
  • Tekan dan tahan tombol Vol-down  pada panel TV
  • Tekan 0 diremot 3 kali.



LA863328A-5028/-2MD0/-C81DC

  • Cari tombol kosong di remot yang tidak dipakai.



LC863528B-52K7

  • Volume minim
  • Tekan-2 MENU untuk memilih PROGRAM EXCHANGE (pindah program)
  • Masukkan angka  2-4-8-3
  • Pindah menu pakai Quick-View.



LC863528B-51C3

  • Tekan DISPLAY
  • Tekan MUTE 3x
  • Pindah menu dengan SLEEP
  • Tekan MENU untuk simpan/keluar.



LC8633528B-50S8

  • Masuk ke menu Auto-Program/Auto-Search
  • Kemudian tekan berurutan 6-4-8-3
  • Tekan berurutan 6-4-8-3 lagi untuk masuk ke factory mode.



LC863532A-5Z00

  • Vol minim
  • Tekan dan tahan VOL-down dipanel TV
  • Tekan  DISPLAY diremot
  • Tekan POWER pada remot untuk simpan/keluar.



LC863332B-52Z6/-3KD0/-53L1/-54R6, LC863532C-55P9/-55K9

  • Vol minim
  • Tekan2 MENU, untuk memilih menu GAMBAR  (PICTURE MENU)
  • Tekan 8-6-0-0, atau 8 March 6, atau 6-4-8-3



LC863320A, LC863324A, LC863328A, LC863332B

  • Tekan tombol tersembunyi pada remote. Biasanya dibawah tombol SLEEP.
  • Atau bisa dengan menshort pin ic remote 2-13 atau 2-14, atau 2-15, atau 2-16



LC863532B-52H8

  • Tekan Menu
  • Tekan berurutan 8-8-8.



LC863532B-55L1

  • Volume minim
  • Tekan MENU
  • Tekan berurutan 6-5-6-8
  • Pindah menu pakai Display.



LC863332B

  • Hidupkan TV dg remote
  • Tekan berurutan  "POWER", "MUTE", "CALL", "TIMER", hingga muncul tulisan “FACTORY”
  • Tekan " TIMER "



LC863548B

  • Vol minim
  • Tekan dan tahan VOL-down pada panel TV
  • Tekan DISPLAY diremote


Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv China dengan IC UOC 79CSN931CTE1V10 (LA76931) tidak terima siaran




KASUS:

  • TV china dengan UOC 79CSN931CTE1V01 (Sanyo LA76931)
  • Tidak terima siaran (hanya blueback saja)



TINDAKAN:

  • Cek gambar lewat AV in……OK no problem – Berarti kemungkinan kerusakan pada bagian Video-IF atau TUNER.
  • Coba lakukan Auto-serach….ternyata tidak ada noise - Hal ini menunjukkan bagian Video-IF tidak berfungsi normal
  • Cek tegangan suply IF Vcc pada pin-9…..OK no problem
  • Cek komponen-komponen pada pin-58 yang merupakan sirkit APC Filter (VCO filter) untuk bagian Video-detektor. Achirnya ketemu biang penyebabnya , secara visual nampak ada tekukan kaki komponen yang menjulur dan short ke komponen lainnya.

[clip_image002%255B4%255D.gif]

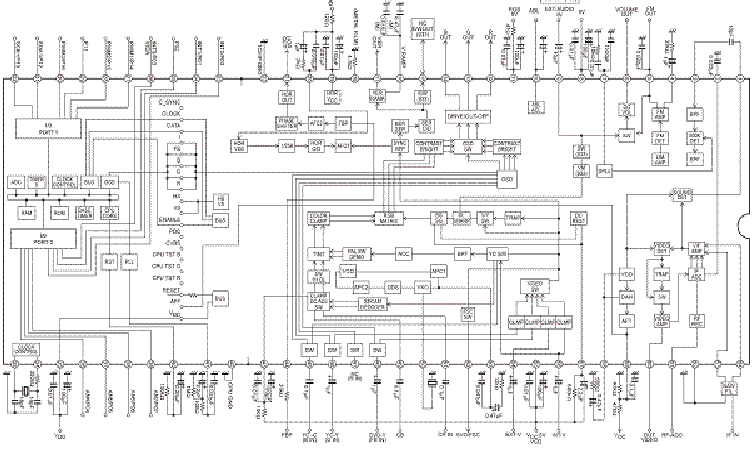

Blok diagram komplit UOC LA76931
clip_image004


Artikel Terkait:





sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Kerusakan data korupt pada Tv dengan IC LA76810A


Kami sering terima teve yang sudah bekas direpair dan nampak sudah dicoba diganti macam-macam partnya seperti tuner, IC LA76810, IC memori atau IC mikrokontrol. Pada hal asal mulanya pesawat tersebut sebenarnya tidak ada part yang rusak. Problem disebabkan karena data korup pada ic memorinya.
Dibawah ini adalah beberapa catatan kami mengenai kerusakan yang disebabkan karena salah adjustment atau data korup pada teve yang menggunakan LA76810A


Cara masuk ke nomor MENU 4 hingga 13

  • Lihat MENU 3.
  • Ubah SETUP SELECT atau PAGE menjadi 1

76810/76818

  • Kesalahan pilihan jenis ic yang digunakan dapat menyebabkan problem (a) Raster kedip-kedip atau (b) Muncul gambar silang (cross)



POWER ON KEY

  • 1 = tombol CH+ berfungsi sebagai kontrpl power-on
  • 0 = tombol tidak fungsi

TUNER OPTION
(tuning mode)

  • Kesalahan data dapat menyebabkan tidak terima siaran (tuner tidak fungsi)

0 = jika digunakan tuner jenis VS
1 = jika digunakan tuner jenis FS atau PLL


SEARCH CHECK

  • Normal adalah 0
  • 1 = menyebabkan Auto-Search otomatis muncul sendiri beberapa detik setelah teve dihidupkan

BAND OPTION
Berhubungan dengan data TUNER OPTION. Kesalahan data menyebabkan tidak terima siaran (tuner tidak fungsi).

  • Jika tuner yang digunakan jenis VS (tuner option 0). Maka diisi 3 = jika menggunakan tuner jenis 2 band SW. Atau diisi 2 = jika menggunakan tuner jenis 3 band SW
  • 2 = jika menggunakan tuner jenis FS (tuner option 1)

STEREO OPTION
Kesalahan dapat menyebabkan Volume satu strip suara langsung keras

  • 0 = jika menggunakan sebuah penguat Audio mono
  • 2 = jika menggunakan 2 buah penguat Audio stereo
  • 3 = jika menggunakan IC kontrol balance

FM LEVEL

  • Umumnya dipilih 15. Jika nilai kecil dapat menyebabkan suara kemresek



VIF SYS SW
1 = SAW filter yang digunakan 38.9. Ini yang banyak digunakan
0 = jika SAW filter yang digunakan 38.0
Jika salah data dapat menyebabkan :

  • Auto-Search tidak nyantol atau sebagian tidak nyantol
  • Chanel sebagian tidak keluar warna
  • Chanel sebagian suara kemresek

CD MODE

  • Umumnya dipilih 0.
  • Kesalahan dapat menyebabkan gambar rolling

CROSS BW

  • Umumnya dipilih 0
  • Kesalahan dapat menyebabkan tidak terima siaran dan yang muncul adalah raster gelap (0), raster putih polos (2), gambar silang (3)


Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Kerusakan Tv dengan IC LA76810A


001  Horisontal tidak stabil.
       Gambar kadang geser secara horisontal kekiri atau gambar roboh roboh
Resistor pada pin-29 VCO reference nilai 4K7 ohm walaupun diperiksa dengan ohm meter nampaknya masih bagus, tetapi perlu diganti. Resistor harus menggunakan jenis yang mempunyai toleransi dan koefisien suhu yang bagus
Kerusakan x-tal warna (kadang disertai warna hilang).


002 Kontras gambar lemah dan tidak dapat diadjust
      Pin ABL tegangan drops (normal sekitar 3v). Kerusakan pada salah satu part pada sirkit ABL.




003 Bagian horisontal tidak kerja
Baca Kerusakan bagianhorisontal
Tidak ada tegangan 5v pada pin-25 (Hvcc)


004 Vertikal tidak penuh
Baca kerusakan bagian vertikal
Tegangan suply drops pada pin-43
Kerusakan IC memori


005 Gambar geser kekiri (ada blok hitam pada sebelah kanan raster)
      Tidak ada pulsa FBP dari flyback ke pin-28, karena jalur putus atau ada kerusakan part.




006 Suara kemresek
      Kerusakan part atau soldering pada pin-52-53-54




007 Raster gelap dan OSD tidak muncul
Tidak ada tegangan Vcc pada pin-18
Dapat disebabkan problem pada mikrokontrol atau memori


008 AV in tidak kerja
       LA76810 rusak




009 Tidak ada gambar siaran TV
       LA76810 rusak




010 Chanel lama-lama geser atau gamar hilang
Ganti coil video detektor.




011 Melacak jalur sinyal suara
      Keluar dari pin-52 sebagai sinyal FM 5.5 >>> masuk ke pin-54 (limiter, FM detektor, AV switch, vol   kontrol) >>>  keluar dari pin-1 sebagai sinyal audio >>>  penguat audio.




012 Tidak terima siaran
Tidak ada tegangan pada pin-8
Coil video detektor rusak (salah adjustmen)
Cek part pada pin-3,4 (AGC)


013  Kesalahan adjusmen faktori seting (service menu) antara lain dapat menyebabkan :
Muncul gambar cross - seting IC 76810/76818
Gambar/raster kedip-kedip – seting IC 7610/76818
Vol satu strip suara langsung besar – seting stereo optional (normal "0")
Tidak terima siaran – seting tuner type (harus disesuaikan dengan jenis tuner yang digunakan)


014   Auto-search tidak dimemori (tidak nyantol)
        Kerusakan mungkin bukan pada LA76810A, tetapi harus dilacak mulai dari IC ini.
Periksa pulsa tegangan pada pin-10 AFT-out pada saat proses search berlangsung. Normal tegangan adalah 4.5v dan tegangan akan goyang-goyang turun mendekati 1v pada  saat terima siaran. Tegangan ini kemudian dihubungkan ke ic mikrokontrol.
Periksa pulsa pada pin-22 H.Sync out pada saat search berlangsung. Normal tegangan adalah nol. Pada saat  terima siaran maka tegangan akan berubah sesaat menjadi 0.5v. Pulsa ini kemudian dihubungkan ke ic mikrokontrol.
Mikrokontrol akan mememori hanya jika kedua pulsa tersebut diterima oleh ic memori.

015   Gambar kontras dan color tipis dan hanya beberapa chanel yang dimemori.
        Diperika dengan sinyal lewat  video-in gambar bagus. Kerusakan mungkin disebabkan :
Kapasitor pada pin-3 filter-IF AGC short atau bocor.
Kerusakan mungkin disebabkan dari transistor penguat IF amplifier (penguat sebelum masuk SAW filter)


Artikel Terkait:









sumber:
marsonotv.blogspot.co.id
Posted by at 2 comments:

Kerusakan Tv China dengan IC LA76810A



Dibawah ini adalah beberapa tips kerusakan pada teve yang dapat terjadi pada teve yang menggunakan LA76810A

Gambar (tuning) lama-lama geser atau hilang

  • Coil Video-detektor pada pin-48/49 rusak
Gambar geser ke-kiri, ada blok hitam vertikal pada bagian kanan layar

  • Jalur pulsa FBP (H AFC) dari flyback ke pin- terputus
  • Kadang juga bisa diesbabakan karena kerusakan X-tal warna

Gambar (horisontal) roboh

  • Kerusaskan R4.7K pada Hor-VCO pin-29 (kalau dicek pakai ohm meter sepertinya masih bagus). Ganti dengan resistor kualitas bagus (jenis metal film)

Gambar kontras tipis, kontrol kontras tidak mau di adjust

  • Cek apakah pin- ABL ada tegangan sekitar 3v. Biasanya disebabkan kerusakan diode pada sirlit ABL

Gambar tidak ada warna

  • Kerusakan X-tal 4.43
  • Kerusakan komponen pada pin-39 (AFC 1)
  • Salah seting pada Color-mode

Raster/gambar muncul gangguan garis cross (palang)

  • Salah adjustment pada pilihan “IC 76810/76818” pada service-menu.
  • Kesalahan adjustment pada service mode pada CROSS-BW (normal “0”)

Raster/gambar kedip-kedip

  • Salah adjustment pada pilihan “IC 76810/76818” pada service-menu.

Gambar rolling

  • Kesalahan adjustment CD-mode pada service menu (normal “0”)
  • Kerusakan komponen pada Video input pin-44

Auto-serch/Manual search tidak nyantol (gambar sudah terlihat bagus)

  • Periksa jalur AFT-out dari Pin-10 ke mikom atau pin-10 short
  • Periksa jalur sinyal ID dari Pin-22 ke mikom
  • Kesalahan adjustment VIF pada service mode (normal pada “38.9” atau “1”)

Teve dihidupkan langsung “auto-search” sendiri

  • Salah seting SEARCH CHECK pada service mode (normal “0”)

Tidak semua chanel bisa dimemori

  • Kesalahan adjustment VIF pada service-mode (normal “38.9 atau “1”)

Horisontal/flyback tidak kerja

  • Periksa pin-25 Hvcc apakah sudah mendapat tegangan sekitar 5v

Tidak terima siaran, ada noise

  • Salah adjustment pada seting “TUNER TYPE” atau “TUNING MODE” pada service-mode
  • Coil Video IF rusak
  • Kerusakan komponen pada pin-47 atau pin-50
  • Kerusakan komponen pada RF/IF AGC pin-3/4

Tidak terima siaran, tidak ada noise

  • Tidak ada tegangan untuk bagian IF pada pin-8
  • Coil video IF rusak

AV in tidak ada gambar (blank), siaran TV oke

  • LA76810A rusak

Vertikal satu garis (ic vertikal-out OK)

  • Tidak ada tegangan suply pada pin-43
  • Kerusakan komponen pada pin-23/24

Vertikal kurang penuh (ic vertikal-out OK), gambar ada

  • Tegangan suply ke pin-43 drops
  • Kerusakan komponen pada pin-23/24

Vertikal tidak penuh, raster blank, tidak ada OSD

  • Kerusakan ic memori atau jalur SDA/SCL ada yang putus.

Suara satu strip langsung keras

  • Kesalahan adjustment STEREO-OPTION pada service mode (normal adalah “0”)

Suara desis

  • Kesalahan seting Sound-mode (normal “5.5” atau “B/G”)
  • Kerusakan komponen pada pin-52/53/54

Tidak ada suara

  • Kesalahan seting Child-lock (normal adalah “OFF”), karena hal ini menyebabkan muting penguat suara aktip


 Artikel Terkait:











sumber:
Posted by at 5 comments:

Saturday, April 1, 2017

TV China LA76810A Gambar blanking, bagian kiri-kanan raster agak gelap



TV China model lama dengan LA76810A

Problem :

  • Gambar berkabut disertai garis-garis blangking dan sisi bagian kanan –kiri layar agak gelap.
  • VR screen diajust tidak menyelesaikan masalah.

Penyelesaian :

  • Cek tegangan 180v normal maupun cek elko dengan ESR meter OK
  • Cek semua elko pada bagian sekunder power suply dengan ESR meter - bagus semua
  • Cek elko pada suply transistor driver - juga OK
  • Maka analisa kami jatuh pada IC LA76810A .........dan setelah IC diganti.........ternyata masalah tetap sama saja.

Solusi :

  • Kami berkejakinan bahwa penyebab adalah masalah elko. Oleh karena itu secara bodoh-bodohan kami cek semua elko yang ada dengan ESR meter.
  • Dan achirnya kerja membuahkan hasil. Ternyata elko kecil C444 pada sirkit daerah horisontal-out kering.

[clip_image002%255B4%255D.gif]
Catatan :

  • Kalau elko kecil C437 bermasalah atau dilepas biasanya tidak berpengaruh pada gambar yang normal (baca teori bagian defeleksi horisontal)



Artikel Terkait:





sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Tv China dengan LA76810A Channel Tidak Bisa disimpan


Dalam dua hari terachir ini kami dibuat pusing 2 pasien pcb teve china yang menggunakan LA78610A MCU LC863532C, dan Tuner Longsign CWC-5052-V8.


I. Keduanya mempunyai problem yang sama, yaitu

  • Jika dilakukan search hanya  sebagian kecil chanel yang dimemori dan sebagian lain lewat.
  • Chanel yang berhasil dimemori gambar kurang bagus (tidak pas)
  • Gambar baru bagus jika dilakukan “fine tuning” pada chanel yang dimemori



II. Langkah-langkah perbaikan yang kami lakukan.

  • Pengalaman kami selama ini - problem “gagal auto search” dapat disebabkan data Menu “VIF System SW”  yang seharusnya “1” berubah ke “0” (artinya adalah 0=38Mhz dan 1 =38,9Mhz). Kami cek nilainya ternyata sudah benar.
  • Kami cek tegangan AFT saat berlangsung auto search. Pada pesawat normal, saat auto search berlangsung jika tegangan pada pin AFT-out diukur - maka tegangan akan berayun naik hingga mendekati 5v dan turun mendekati 1v setiap kali sinyal chanel diterima. Hasilnya ternyata pada chanel yang lewat tegangan AFT berayun turun hanya sampai 2.5v.
  • Maka kecurigaan kami jatuh pada sirkit dan komponen-komponen yang berhubungan dengan bagian IF - terutama bagian AFT.
  • Pemeriksaaan nilai-nilai kapasitor, resistor tidak menemukan masalah.
  • Kami coba secara berturut-turut ganti coil detektor 38,9, Tuner dan LA76810A - tetap tidak membuahkan hasil.
  • Problem baru terselesaikan ketika kami ganti “SAW filter” dengan part no F3826C (yang nampaknya seperti pernah diganti) dengan part no lain yaitu L38.9C.



III. Panasaran dengan hasil yang diperoleh maka :

  • Kami bertanya : Apakah SAW filter tersebut rusak ?
  • Data yang kami peroleh dari internet menunjukkan bahwa frekwensi center F3826C adalah 38Mhz.
  • Jadi kesimpulannya adalah bahwa SAW filter tersebut tidak rusak, tetapi telah diganti dengan frekwensi yang salah sehingga tidak cocok dengan frekwensi IF output Tuner yang digunakan.



IV. Perlu dipahami :

  • Pada sebuah teve frekwensi Tuner IF-output, SAW filter dan data Menu VIF system sw, ketiganya harus menggunakan frekwensi yang sama.
  • Di Indonesia teve kebanyakan didapati menggunakan 38.9 dan kadang dijumpai menggunakan 38.
  • Kalau tidak sama kemungkinan dapat menyebabkan : problem auto search, warna hilang atau siara desis.




V. Berikut ini adalah Data frekwensi SAW filter untuk mengetahui pesawat teve menggunakan frekwensi VIF 38 atau 38.9.


38.0MHz    L3826C/F3826C
38.0MHz    F3828H
38.0MHz    L1333
38.0MHz    SF3811/F3811
38.0MHz    K2958
38.0MHz    K2979
38.0MHz    K2957
38.0MHz    K3561M
38.0MHz    K6283K


38.9MHz   N38.9A
38.9MHz   L38.9C
38.9MHz   G1865M
38.9MHz   L38.9
38.9MHz   F389
38.9MHz   K2971M
38.9MHz   L38.9H
38.9MHz   K2955M
38.9MHz   K2966M
38.9MHz   L38.9L
38.9MHz   K3953M
38.9MHz   G3962M
38.9MHz   K9656M
38.9MHz   K2962M
38.9MHz   L9453M
38.9MHz   SIP5K


Artikel Terkait:





sumber:
Posted by at No comments:

Auto-search pada TV tidak kerja (tidak nyantol)



Manual-searh dan Auto-search tidak bekerja atau tidak nyantol.

Sebenarnya bukan merupakan kerusakan mikrokontrol. Tetapi lebih banyak disebabkan karena mikrokontrol tidak terima sinyal pulsa-pulsa yang dibutuhkan untuk dapat bekerjanya auto search. Kerusakan lebih banyak disebabkan karena problem pada sirkit bagian Video-IF

Syarat agar auto-search dapat nyantol (dimemori) :

  • Mikrokontrol harus terima sinyal tegangan AFT dari bagian Video-IF (contoh gambar pin-10)
  • Mikrokontrol harus terima sinyal sinkronisasi horisontal dari bagian Video-IF (contoh gambar pin-27). Istilah lain yang sering digunakan untuk nama sinyal sinkronisasi ini adalah SD (sync detect), ID (indetification) atau sinyal Sync.

clip_image002

Lihat contoh ic LA76810 dibawah :

  • Sinyal AFT berasal dari pin-10
  • Sinyal SD berasal dari pin-22

[clip_image004%255B4%255D.gif]



Langkah-langkah pengecekan jika auto-search tidak bisa nyantol (manual search tidak mau stop)

  • Pastikan dahulu bahwa pada saat proses Auto-search atau Manual-search berlangsung semua siaran sudah terlihat diterima dengan bagus, tetapi chanel tidak dimemori atau siaran tidak nyantol. Kalau gambar belum terlihat normal, maka kerusakan bukan pada sistim Auto searh atau Manual searh. Kerusakan ada pada bagian Video-IF atau TUNER.
  • Pin AFT-in mikrokontrol tidak terima tegangan AFT dari IC Video-IF pin-AFT-out. Lacak jalur  sinyal tegangan AFT  dari IC Video-IF ke mikrokontrol. Kerusakan dapat juga disebabkan karena adjustment coil AFT (jika masih menggunakan coil AFT) yang tidak tepat pada 38.9Mhz sehingga mengakibatkan pin-AFT out tidak mengeluarkan tegangan. Salah adjustment pada menu  service-mode juga dapat menyebabkan problem ini.
  • Pin SD-in mikrokontrol tidak terima pulsa ID atau pulsa Horisontal-sync. Lacak jalur ini dari IC Video-IF.



Cara menguji jika sinyal AFT telah masuk ke mikrokontrol :

Ukur tegangan pada pin-AFT in mikrokontrol
Lakukan auto serch
Setiap terima siaran – tegangan harus bergoyang berubah dari mendekati 0v hingga 5v (atau sebaliknya)


Cara menguji sinyal ID sudah diterima mikrokontrol :

  • Ukur tegangan pada pin- ID in mikrokontrol
  • Lakukan auto-search
  • Setiap terima siaran – tegangan harus berubah. Model yang berbeda perubahan tegangan ada yang hanya 0.5v, tetapi ada pula yang lebih besar.



Pada IC One-chip jalur sinyal SDD maupun jalur AFT sudah tersambung secara internal didalam chip. Auto searh tidak kerja kemungkinan disebabkan karena  :

  • EEPROM data korup atau kesalahan adjustmen service-menu (misal Video IF diset pada frekwensi 38.0 dimana seharusnya pada 38.9)
  • Kerusakan part pada filter bagian IC Video-IF (pin- IF PLL filter)



Tanda-tanda Auto-search sudah bekerja dapat diamati pada “angka chanel” yang terlihat pada saat proses auto-search berjalan. Jika auto search sudah bekerja, maka angka chanel akan berubah dari1, 2, 3....dst setiap kali sebuah chanel dimemori.

Artikel Terkait:






sumber:
marsonotv.blogspot.co.id
Posted by at No comments:

Cara memasang mesin Tv China



  • Langkah pertama adalah mengukur impedansi def yoke bagian horisontal. Sebaiknya menggunakan ohm-meter digital, karena ohm-meter analog biasanya kurang presisi jika untuk mengukur nilai ohm yang kecil. Mesin China kalau dipasang pada def yoke dengan inpedansi kurang dari 1.5 ohm akan menyebabkan transistor horisontal panas atau rusak. Maka jika nilai kurang dari 1.5 ohm – perlu merubah hubungan kumparan def yoke dari paralel menjadi serial dengan tujuan agar nilai ohm menjadi lebih besar. Jika nilai tetap kurang besar maka gunakan tranfo-yoke sebagai penyesuai impedansi.
  • Jika untuk mengganti layar flat 29 inch, akan lebih baik hasilnya jika  menggunakan mesin China yang menggunakan EW digital (bukan menggunakan VR). Karena kalau menggunakan VR biasanya bagian pinggir kiri-kanan masih tetap sedikit melengkung tidak bisa lurus (terutama bagian pojok-pojoknya)
  • Untuk CRT slim gunakan mesin China yang juga khusus untuk slim, kalau tidak kemungkinan akan bermasalah pada vertikal size maupun horisontal size.
  • Mengganti tv model lama – dimana masih menggunakan transistor jengkol. Periksa juga impedansi bagian kumparan vertikal. Jika impedansi sangat tinggi (sekitar 40 ohm), maka hubungan kumparan vertikal perlu dirubah dari serial menjadi paralel. Tujuannya agar impedansi turun. Mesin China hanya cocok untuk dipasang pada def-yoke vertikal dengan impedansi sekitar 8 hingga 20 ohm.
  • Jika impedansi vertikal agak tinggi, maka kadang muncul gangguan beberapa garis blangking pada bagian atas layar. Untuk menghilangkan gangguan semacam ini, maka pasang tambahan resistor dengan nilai sekitar 100 atau 300 ohm yang dipasang paralel dengan kumparan def-yoke vertikal.
  • Jika gambar terlalu lebar/kurang lebar, maka dapat dikecilkan/dilebarkan dengan penambahan tranfo yoke.
  • kalau hanya kurang lebar sedikit bisa dipasang tambahan kapasitor 202 samapi 402 yang mempunyai tegangan 1600v pada kolektor transistor horisontal dengan ground ·
  • Lakukan selalu adjustment geometri (Vsize, Vcenter, V lin, VSC) dan white balance untuk mendapatkan kualitas gambar yang optimal. menggunakan patern generator.
  • Running test beberapa lama – untuk memastikan transistor horisontal tidak over heat. Transsistor horisontal yang over heat menunjukkan kalau defyoke tidak matching…..perlu penggunaan trafo yoke
  • Paling terachir -  ukur tegangan heater. Jika tegangan heater 5.5v atau lebih – maka resistor serial 1 ohm pada sirkit heater perlu dibesarkan nilainya agar tegangan heater turun menjadi sekitar 5v. Tegangan heater yang over akan menyebabkan CRT cepat rusak.



Artikel Terkait:







sumber:
marsonotv.blogspot.co.id
Posted by at No comments:
Subscribe to: Posts (Atom)
